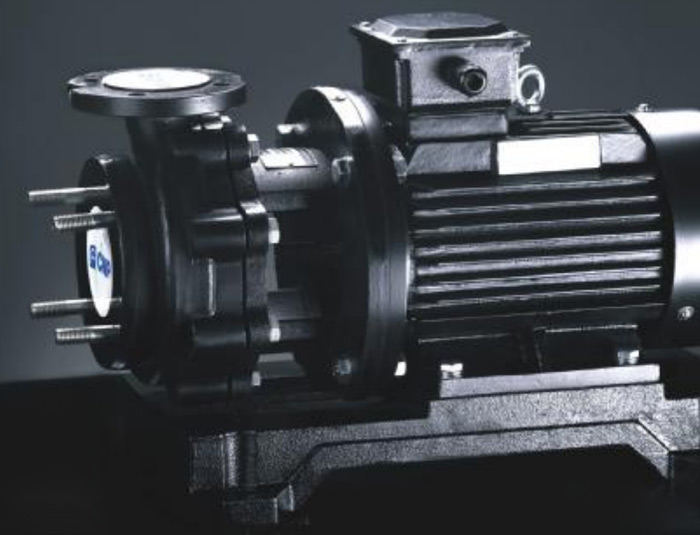

結構特點

SZ系列泵為單個葉輪離心泵，其軸向?yàn)槲肟冢?徑向?yàn)榕懦隹凇?

結構簡單，泵軸與葉輪為直聯式。

連接方便，進、出口均為標準法蘭連接。

泵過流部件采用氟塑料（F26、F46），輔助件采用鑄造件（HT200）。

典型應用

任何濃度的酸、堿、鹽溶液、強氯化劑、有機溶劑等強腐蝕性介質。

石油、化工、農藥，酸洗、染料、造紙、電鍍等行業。

運行條件

不含固體顆?；蚶w維的稀薄的介質；
  介質溫度：-20℃~120℃；
  介質密度*大1.35 X 103kg/m3；
  環境*高+40℃；
  海撥*高1000m；
  系統*高壓力10bar。

電機

電機為全封閉，風冷式二*電機；

防護等級：IP55;

絕緣等級：F;

標準電壓：50Hz, 3x380V

曲線條件

曲線公差符合ISO9906,附彔A。

所有曲線都基于50Hz, 3x380V,電機在恒速2900r/min時的測量值。

所有測量都是用溫度20℃不含氣體的水進行的，曲線適用于運動粘度1mm2/s。

泵的使用參照加粗曲線的性能范圍，以防流量過大使電機過載。

在泵輸送的液體密度超出運行條件范圍時，須相應地用較高輸出功率的電機。

性能曲線

Q/H：表示額定轉速時的流量和揚程曲線；

功率曲線：P2表示介質密度為1×103kg/m3時的輸入功率；

效率曲線：Eta表示泵的效率。

安裝條件

泵的安裝要保證泵在使用時不受系統管路張力的影響；

泵應堅固在平穩的水平基座上；

為保證電機的正常運轉，泵要安裝在具有良好通風條件，并防冰凍的位置；

電氣接線裝置應保證泵不受缺相，電壓不穩，漏電和過載的損害。

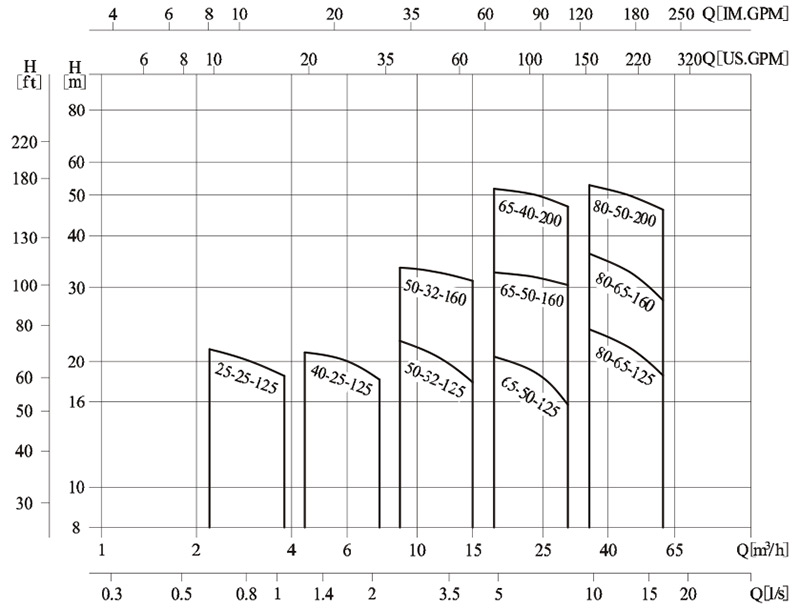

性能范圍

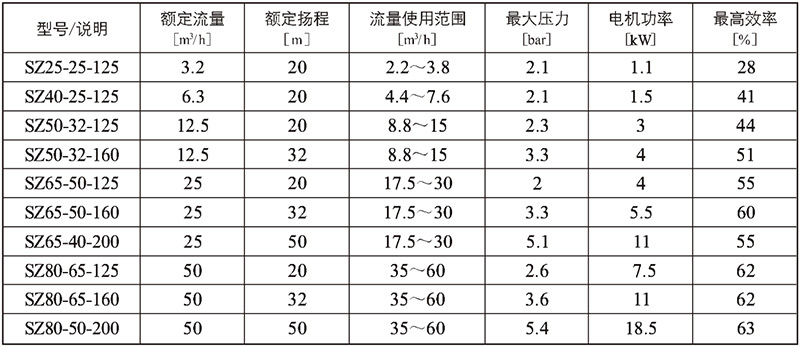

性能參數表

截面圖

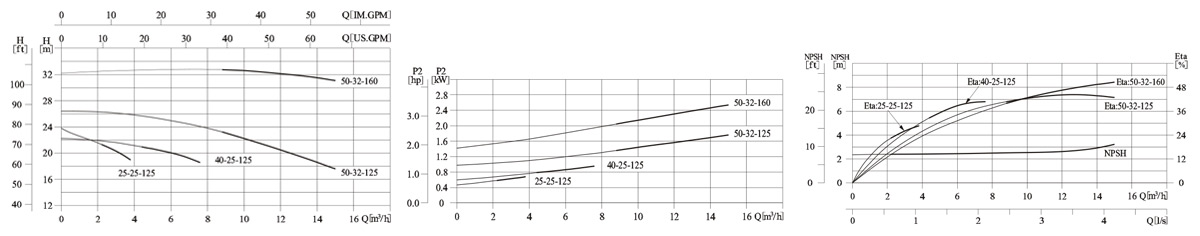

性能曲線SZ25、SZ40、SZ50

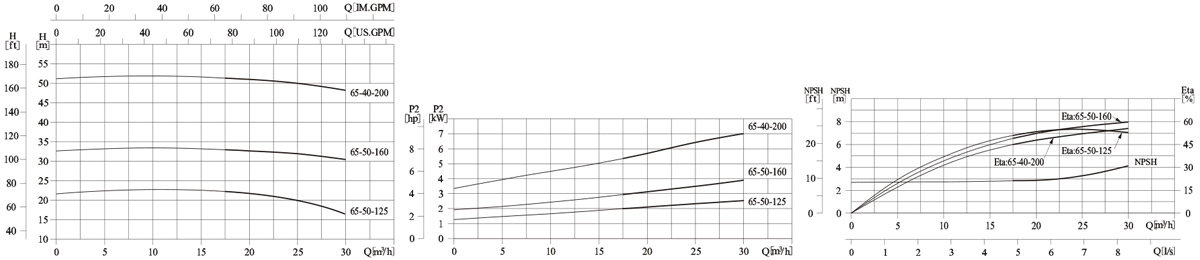

性能曲線SZ65

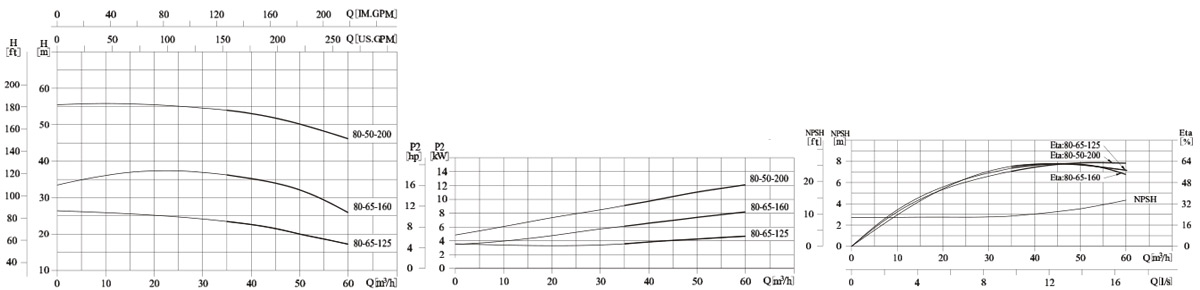

性能曲線SZ80
