ZS型不銹鋼臥式單級離心泵采用不銹鋼板沖壓脹形焊接等先進工藝制成，是國內**的新一代離心泵, 可替代傳統的IS泵和一般的耐腐蝕泵。其具有外形美觀、結構輕巧、**節能、經久耐用和耐輕腐蝕、低噪音等特點。

應用

ZS型不銹鋼臥式單級離心泵是一種適用范圍較廣的多功能產品，可以輸送各種包括水或工業液體在內的不同介質，適應于不同溫度、流量和壓力范圍。其典型應用主要包括以下方面：

供水：水廠過濾、輸送及分區送水和主管增壓；

工業增壓：流程水系統、清洗系統；

工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、弱酸堿輸送；

水處理：蒸餾系統或分離器、游泳池等；

安裝條件

ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成:

泵應安裝在通風且防冰凍的地方；

泵的安裝要保證在使用時泵不受系統管路的張力影響；

如果泵安裝在戶外，須配置合適的外罩以防止電氣元件進水或凝露；

為了方便于檢查和維修，在機組的周圍應須留有足夠的空間；

電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；

泵應水平安裝在基座上，水平方向為泵的吸入口，垂直方向為泵的排出口。

性能范圍

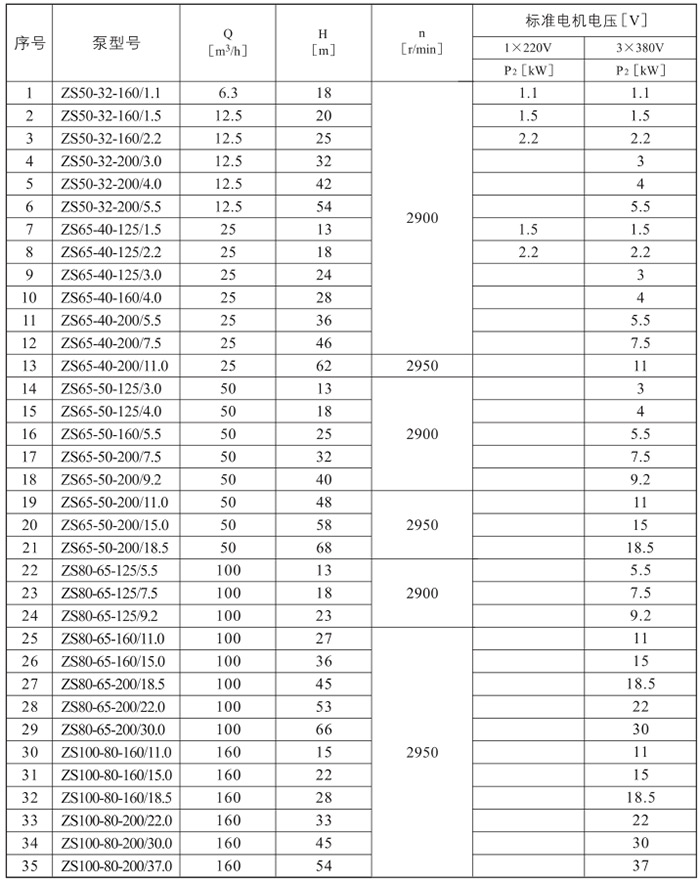

性能參數

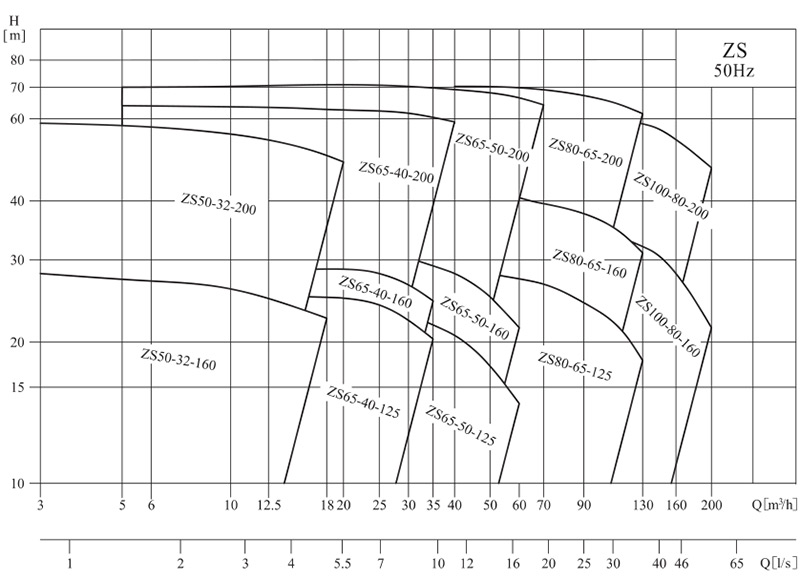

曲線條件

下列說明適用于后面所示的曲線：

1、曲線容差符合ISO9906,附錄A;

2、所有曲線都是基于電壓為3x380V,電機在恒速2900rpm或2950rpm時的測量值；

3、試驗用介質為溫度在20T,不含有任何固體雜質的清水；

4、泵不應在低于曲線中規定*小流量或在高于曲線中規定*大流量的情況下進行工作;

5、如果泵送液體的粘度或密度不同于水，則須對電機功率進行調整。

運行條件

清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體；

溫度在-20^至+100^之間的液體；

環境溫度*局+40*^;

*高海拔1000米；

系統*高壓力10 bar。

電機

電機為全封閉、風冷式二*標準電機;

防護等級：IP55;

絕緣等級：F;

標準電壓：50Hz；1x220V；3x380V

截面圖
